在家电壳体、5G 通讯组件、新能源汽车内饰卡扣、电源接插件等产品中，PC+ABS 合金是应用非常广泛的工程塑料。它集合了 PC 材料的耐高温、绝缘性能，同时继承 ABS 的抗冲击、易注塑成型优势，长期承受-30℃~80℃冷热循环、高频插拔摩擦、高温高湿以及高压绝缘的复杂工况。

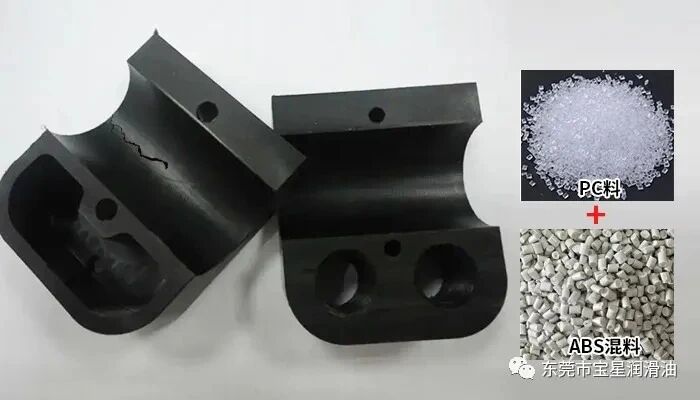

但不少制造企业遇到过棘手问题：塑胶本体来料检测全部合格，装配涂抹润滑油脂之后，仓储、运输或者终端使用阶段，出现壳体开裂、卡扣脆断、部件溶胀变形，严重时触发产品批量召回，推高返修与生产成本。

很多工程师反复排查注塑工艺，却忽略一个关键点：润滑油脂与塑胶材料的相容性。选错润滑介质，会直接造成 PC+ABS 塑胶不可逆的物理与化学损伤。

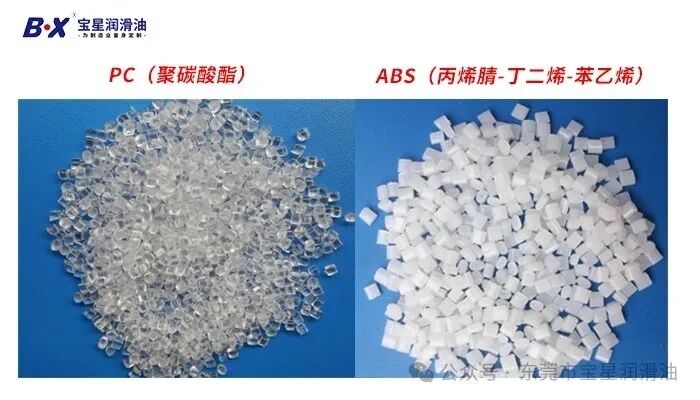

PC+ABS 属于极性高分子合金，分子结构对普通润滑油、润滑脂敏感度高。市面上通用矿物油、普通硅油、酯类润滑脂，都容易对该材质造成伤害，主要体现在 4 个方面：

1. 化学侵蚀，高分子分子链断

PC树脂耐酯类添加剂性能差，ABS易被矿物油、酯类油渗透溶胀。普通润滑脂会渗入塑胶基体，破坏高分子分子链，造成壳体、卡扣逐步变脆，受力后易断裂失效。

2. 油脂加剧内应力，诱发暗裂与突发性断裂

塑胶注塑后，卡扣薄壁、转角处存在残余内应力。普通润滑脂会软化塑胶表层，加速内部应力集中释放，产生肉眼不可见的暗裂，后续在仓储、运输及使用过程中批量暴露出不良问题。

3. 极性不匹配，引发溶胀变形、装配卡

PC+ABS为极性材料，普通硅油、矿物油为非极性介质，二者相容性极差。同时低价润滑产品的添加剂会腐蚀塑胶，导致零件尺寸胀大，引发装配卡顿、配合精度失效等问题。

4. 高温工况放大开裂安全隐患

新能源、电控零部件局部工作温度可达120℃，高温会加速油脂渗透，同时降低PC+ABS力学强度，大幅提升零件开裂概率，还可能诱发漏电、短路等电气安全事故。

⚠️提醒：塑胶开裂不一定马上显现，很多不良会滞后数周甚至数月才爆发，很容易造成误判。

想要从根源规避塑胶溶胀、脆裂、开裂，不能继续沿用通用润滑产品，建议选用基于高纯度全氟聚醚基础油开发的专用氟素润滑脂，例如宝星 BX-300/E-WY全氟聚醚润滑脂，专门面向 PC、PC+ABS、ABS、POM 这类工程塑胶开发，兼顾材料相容性与设备工况需求。

✅ 塑胶相容，不损伤基材采用高纯度全氟聚醚基础油，和 PC+ABS、POM 等工程塑胶适配性好，长期接触不会出现溶胀、开裂、发白现象，完整保留塑胶原有力学结构。

✅ 超宽温度区间，适应冷热交变环境宽温域适用，低温环境下不会结块造成运动部件卡滞，高温条件不滴落流失，适配新能源电控、车载塑胶件、电源组件频繁冷热交替的工作条件。

✅ 优异绝缘性能，规避电气安全风险具备良好绝缘特性，不会破坏塑胶绝缘基底，有效避免端子漏电、电路短路风险，满足电子电器产品安全规范。

✅ 环保合规，适配出口订单产品符合 ROHS、REACH 环保标准；食品级版本拥有 FDA、NSF H1 资质，家电、汽车配件、医疗相关外销产品均可配套使用。

✅ 低挥发长寿命，降低售后返修成本低挥发、抗积碳，耐水汽、酸碱腐蚀，不会析出油污污染周边元器件，减少零部件清洁工序，降低后期售后返修比例。企业可以申请样品做前期验证，同时获取宝星技术选型、配方定制、24h 技术支持等配套服务，解决塑胶开裂、不良率居高不下的痛点。

实操问答｜PC+ABS 润滑选型常见疑问

Q1：普通硅油、矿物油为什么不能用在 PC+ABS 零件？

A：PC+ABS 属于极性高分子，普通硅油、矿物油是非极性介质，分子层面相容性差，接触后会引发塑胶溶胀；酯类基础油会直接侵蚀 PC 分子链，高温条件下腐蚀开裂的速度还会进一步加快。

Q2：使用 PC+ABS 专用全氟聚醚润滑脂，还需要做相容性测试吗？

A：建议批量投产前完成塑胶相容性测试，可参照 ISO22088 标准，验证润滑脂和自家采购 PC+ABS 原料的匹配程度，把批量风险控制在打样阶段。不同厂家、不同牌号 PC+ABS 改性配方存在差异，不可直接省略测试环节。Q3：除更换专用润滑脂，还有哪些工艺手段降低 PC+ABS 开裂概率？

可以三项工艺同步优化，多重防护：

1.退火去应力：注塑完成后，80-100℃恒温退火 2-4 小时，释放塑胶件内部残余应力；

2.模具结构优化：尽量消除壳体、卡扣尖锐转角，均匀塑胶壁厚，减少应力集中点位；

3. 原料选型调整：添加抗应力开裂助剂，或选用更高 PC 占比的 PC+ABS 改性合金原料。

客服电话（微信同号）13790509928

#PC+ABS 塑胶润滑脂 #全氟聚醚润滑脂 #氟素润滑脂 #塑胶润滑解决方案 #PC+ABS塑胶兼容润滑 #塑胶防开裂润滑方案 #特种润滑脂厂家 #宝星
